1. 措施分类
新建、改建线路宜远离（5km以上）大型鸟类聚集区，避免穿过大型鸟类集中取食地与栖息地之间的区域。在路径难以避让的情况下，应采取相应的防鸟害措施。目前线路防鸟害措施主要分为：挡鸟、驱鸟及驱引防结合方式。
鸟巢类故障防治的措施主要有防鸟封堵盒（以下简称防鸟盒）、防鸟挡板等。
鸟粪类故障的常用防治措施包括：防鸟刺、防鸟挡板、防鸟粪绝缘子、防鸟屏蔽罩、防鸟绝缘包覆、防鸟针板等。
此外，国网公司系统内还使用风车式惊鸟器、智能声光驱鸟器等装置驱鸟，或使用人造鸟巢、栖鸟架的方式对鸟进行引导，防止鸟类活动危害线路安全运行。主要防鸟装置如下图所示。

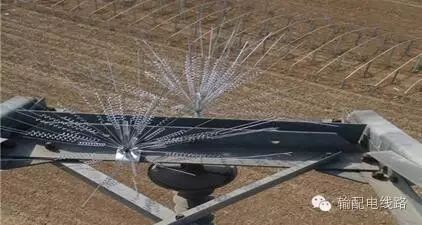

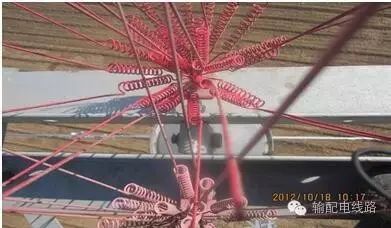

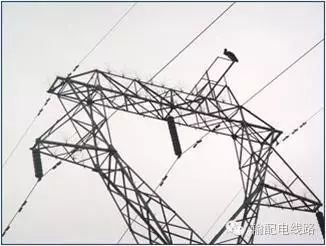

防鸟刺

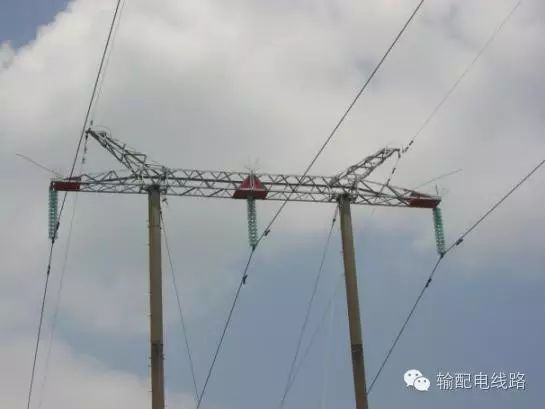

防鸟盒

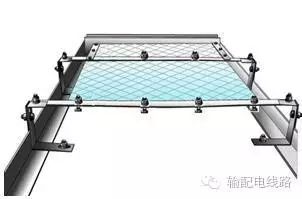

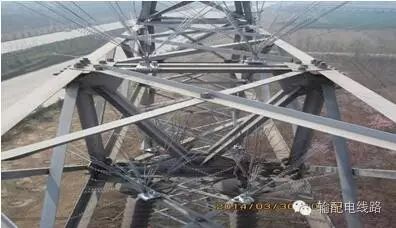

防鸟挡板
防鸟屏蔽罩
防鸟绝缘包覆
防鸟针板

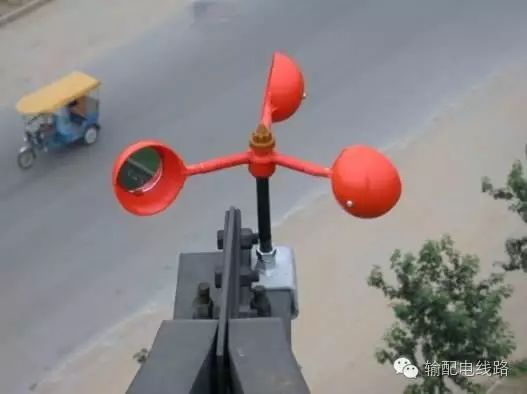

风车式驱鸟

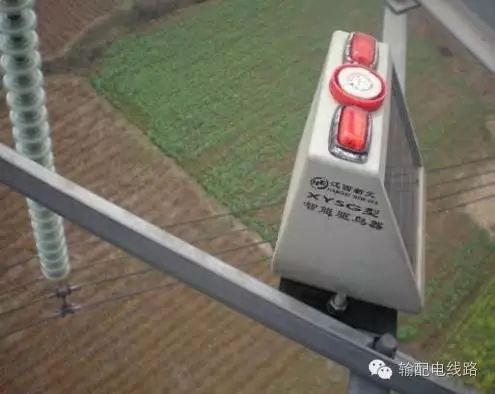

智能声光驱鸟器
老鹰模型惊鸟装置

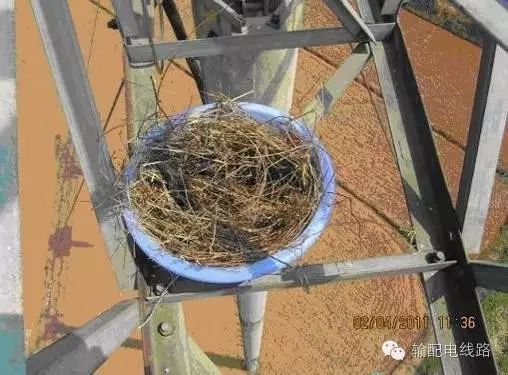

人造鸟巢平台
电容耦合式驱鸟板
栖鸟架

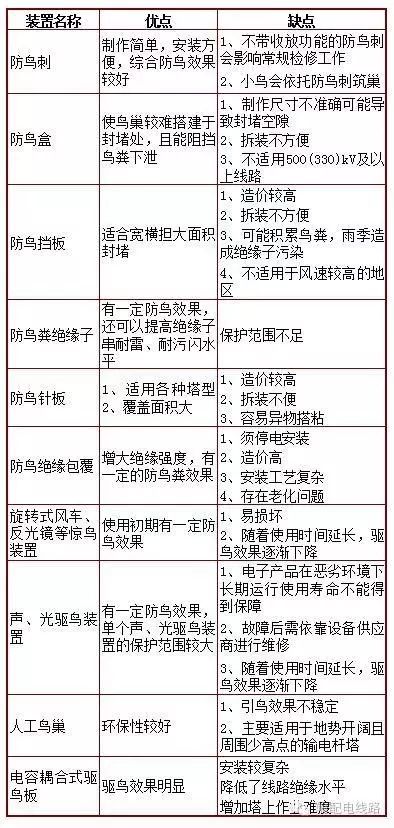

主要防鸟措施的优缺点对比如下表所示。
2.1总体原则 防鸟装置的配置应依据鸟害故障风险分布图，明确线路杆塔所属的鸟害故障风险区类型及风险等级，有针对性地进行配置。新建、改建线路在设计阶段，将防鸟装置列入工程概算，由施工单位负责安装。配置原则如下： 1. Ⅰ级：不需安装防鸟装置。 2. Ⅱ级：对重要线路根据运行经验，选择鸟类活动较多杆塔安装防鸟装置。 3. Ⅲ级：220kV及以上电压等级线路每基杆塔均安装防鸟装置，110kV重要线路每基杆塔均安装防鸟装置。 4. 500（330）kV及以上线路原则上不考虑配置鸟巢类故障的防范措施。 5. 特高压交直流线路应根据实际情况考虑防鸟措施。 6. 特殊区域可适当提高配置标准。 防鸟装置不应存在影响线路安全运行的隐患，尽量不影响线路的维护检修工作，并方便安装固定。不宜采用结构复杂、易损坏或防鸟效果不持久的防鸟装置。 防鸟装置应能长期耐受紫外线、雨、冰、风、雪、温度变化等外部环境和短时恶劣天气的考验。 防治鸟巢类故障以防鸟盒、防鸟挡板封堵为主，杆塔构件尺寸较小的部位应采用防鸟盒封堵，杆塔构件尺寸较大的部位宜采用防鸟盒封堵或采用防鸟挡板覆盖横担下平面的构架。 防治鸟粪类故障应根据需要合理配置防鸟刺、防鸟盒、防鸟挡板、防鸟针板，并可考虑配置防鸟粪绝缘子。 对于鸟巢类和鸟粪类故障风险均存在的杆塔，两类措施均应实施。 可采用人造鸟巢平台，合理引导鸟类在远离防护范围的安全区筑巢。 电子类驱鸟产品、风车式、旋转式反光镜等惊鸟装置的防鸟效果有待进一步积累运行经验，不宜大范围推广。 2.2防护范围 防鸟巢类装置保护范围为：110kV、220kV线路边相横担头封堵长度不小于0.8m；导线水平排列时，中相封堵范围不小于悬挂点两侧向外各0.6m。 防鸟粪闪络的保护范围为：以110kV、220kV、500kV线路导线挂点金具正上方为圆心，半径分别为0.25m、0.55m、1.2m的圆。其它电压等级线路可依据运行经验及研究成果确定防护范围。高海拔地区（>1000m）防护范围应适当扩大。 2.3型式尺寸要求 2.3.1 防鸟刺的型式尺寸要求 防鸟刺安装在导线挂点金具正上方的横担周围，应根据防鸟刺的长度和安装位置的限制合理调整间距，满足反措要求的保护范围。 防鸟刺应方便收放，单根鸟刺直径不小于2mm，非耐腐蚀性材料应采用热镀锌、电泳双重防腐工艺。弹簧刺弹簧弹性良好，90°弯折后能恢复原状。防鸟刺底座及固定件宜采用不锈钢或铝合金材质，紧固螺丝可采用双螺栓。防鸟刺张角应不小于190°。 防鸟刺的支数应满足防护范围的要求，当横担顺线路方向较宽时，应在顺线路方向增加防鸟刺数量。 对单回路线路中相横担，应在横担上下平面均安装防鸟刺。在导线横担上加装防鸟刺前，应校核防鸟刺与上方导线间的电气距离。 2.3.2 防鸟刺的型式尺寸要求 防鸟盒尺寸应满足：110kV、220kV线路边相横担封堵长度不小于0.8m；导线水平排列时，中相封堵范围不小于悬挂点两侧向外各0.6m。杆塔横担顺线路宽度大于1.8m时，可采用2个防鸟盒并排封堵。对于220kV线路拉门杆，边相横担头封堵长度宜选1.2m，防鸟盒可做成0.8m和0.4m两节。 防鸟盒不应留有封堵空隙，应根据具体塔型在防鸟盒上开槽（孔），保证封堵效果。 防鸟盒材料厚度应为2至3mm。防鸟盒应一次成型，不宜采用多块板组装的型式。预先加工好绑扎用安装孔，孔内壁应有金属或塑料护套。底部加工若干个排水孔，以防止积水。 2.3.3 防鸟挡板 防鸟挡板宜选用厚度2mm及以上的PC（聚碳酸脂）板。110（66）kV、220kV线路上的防鸟挡板可采用厚度3mm及以上的玻璃纤维板。 防鸟挡板的固定可采取L形支架、金属压条配装螺丝固定的方式，防止防鸟挡板脱落和位移。支架应满足防腐要求。 2.3.4 防鸟绝缘包覆 绝缘包覆应选用高分子材料，满足长期运行要求，能耐受线路最高运行相电压。绝缘包覆包裹长度及厚度必要时应根据试验及运行经验确定。 线夹两端导线上安装防鸟绝缘包覆，相应区域绝缘子高压端金具及均压环等也应安装异形绝缘包覆，形成绝缘包覆的封闭保护。绝缘包覆应安装牢固。 2.3.5 防鸟针板 挂点水平主材上用大小能够覆盖挂点及附近大联板的防鸟针板进行封堵，横担主材上根据主材宽度采用三排刺或双排刺防鸟针板，横担辅材上根据辅材宽度采用双排刺或单排刺防鸟针板。 防鸟针板采用热轧钢板并经热镀锌处理或304号不锈钢钢板，厚度一般应在2mm～3mm。防鸟针长度一般应控制在50mm～100mm，针与针的间隔为50mm。不同塔型防鸟针板的长度和宽度，应根据铁塔横担尺寸具体确定。 防鸟针与防鸟针板底座应采用压接、焊接联接。应采用专用夹具，紧固牢靠。所有铁件、螺栓均应热浸镀锌。2. 装置装配原则
3.1防鸟刺安装图例 防鸟刺安装在直线悬垂串绝缘子和耐张跳线串绝缘子横担挂点正上方，每种安装形式的防鸟刺的长度均为推荐长度，具体长度视安全距离而定。分布安装在绝缘子挂点周围时，根据防鸟刺的长度和安装位置的限制合理调整间距，满足反措要求的保护范围。 对于横担较宽型（两支防鸟刺均能完全打开），要求在悬垂串绝缘子两侧安装，如下图所示。 对于横担较窄型（两支防鸟刺均不能完全打开），要求在悬垂串绝缘子两侧各距挂点处10cm处安装，如下图所示。 对单回路线路中相横担，应在横担上下平面均安装防鸟刺，如下图所示。 3.2防鸟盒安装图例 对于220kV线路ZΠ杆、ZM塔等塔型安装防鸟盒时，中相因角钢存在而出现封堵空隙的问题。安装防鸟装置时，可采用开槽防鸟挡板（盒），将中相交叉角钢嵌入加以解决，如下图所示。 3.3防鸟档板安装图例 防鸟挡板安装时应注意对挡板的固定，特别是风速较大区域，防止挡板脱落和位移。500kV线路防鸟挡板由于铝合金支架偏高，防鸟挡板下方还会出现小鸟筑巢的现象，可将铝合金支架高度降低来防范这一问题。 3.4防鸟针板安装图例 挂线点水平主材上用大小能够覆盖挂线点及附近大联板的防鸟针板进行封堵，横担主材上根据主材宽度采用三排刺或双排刺防鸟针板，横担辅材上根据辅材宽度采用双排刺或单排刺防鸟针板，如下图所示。 3.5防鸟针板安装图例 线夹两端导线上安装防鸟绝缘护套，相应区域绝缘子高压端金具及均压环等安装异形绝缘护套，形成绝缘护套的封闭保护，如下图所示。3. 装置安装图例
宽横担防鸟刺安装示意图
窄横担防鸟刺安装示意图
中相防鸟刺安装示意图
中相防鸟盒安装示意图
边相防鸟盒安装示意图
防鸟挡板安装示意图

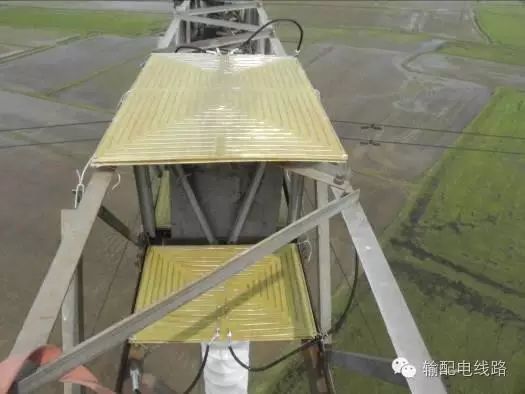

防鸟挡板现场安装图示意图
防鸟针板安装示意图
防鸟针板现场安装示意图

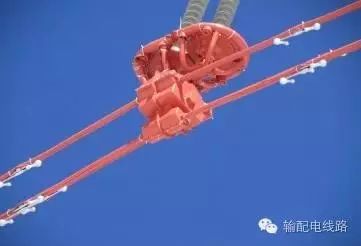

防鸟绝缘包覆安装示意图（局部图）
防鸟绝缘包覆安装示意图（整体图）
当安装的防鸟装置出现材质不良、安装工艺不规范、防护范围不足、针对性不强、与杆塔不匹配等问题时，会导致防鸟装置失效，具体案例如下图所示。4. 装置失效案例
安装不规范造成失效示意图
防鸟刺材质不良失效示意图
防鸟刺防护范围不足失效示意图

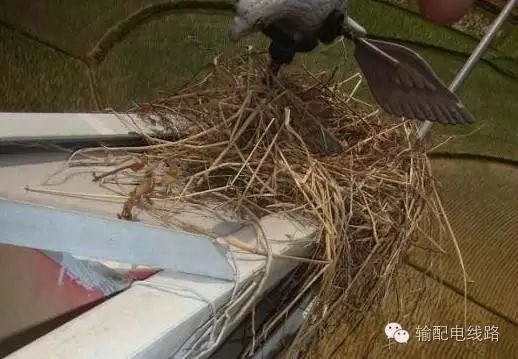

小鸟利用防鸟刺筑巢失效示意图
防鸟盒尺寸不足失效示意图
防鸟盒对大鸟失效示意图
防鸟盒宽度不足失效示意图
防鸟盒高度不足失效示意图
防鸟装置与杆塔匹配不当，存在封堵空隙失效示意图
杆塔部件或附属设施影响未能封堵到位失效示意图
